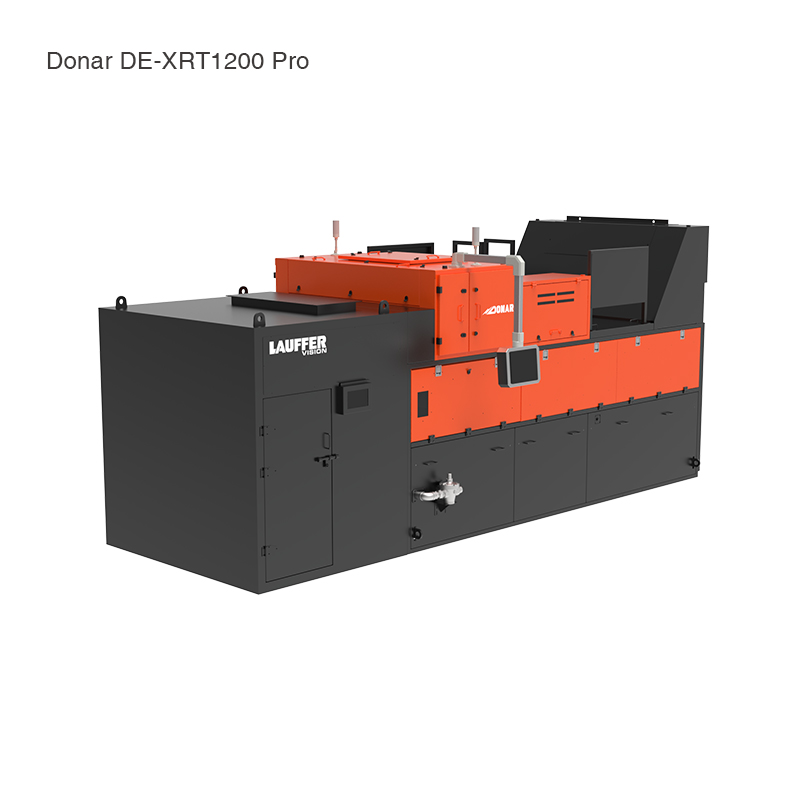

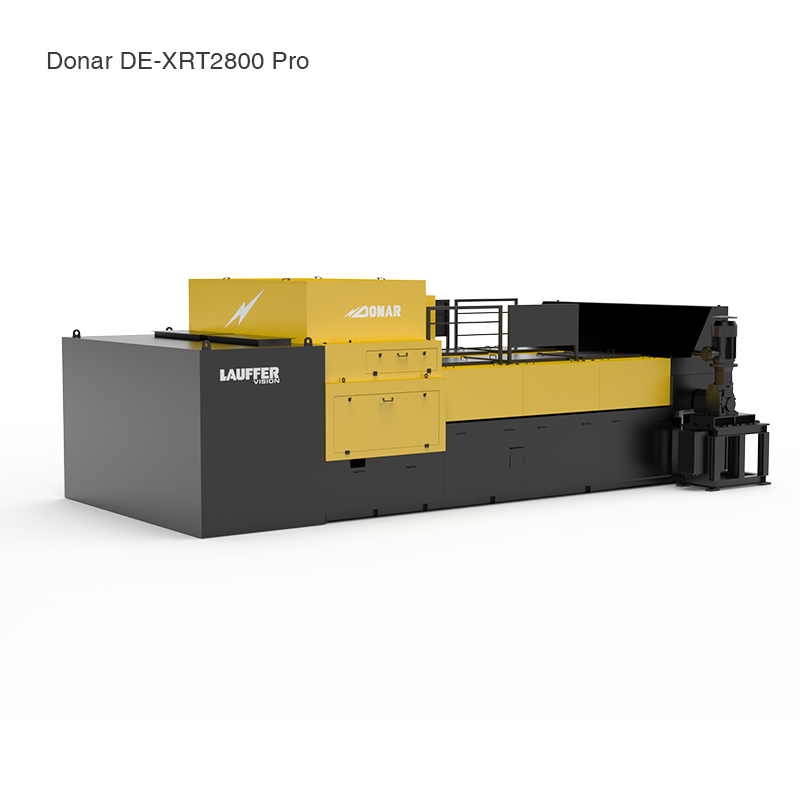

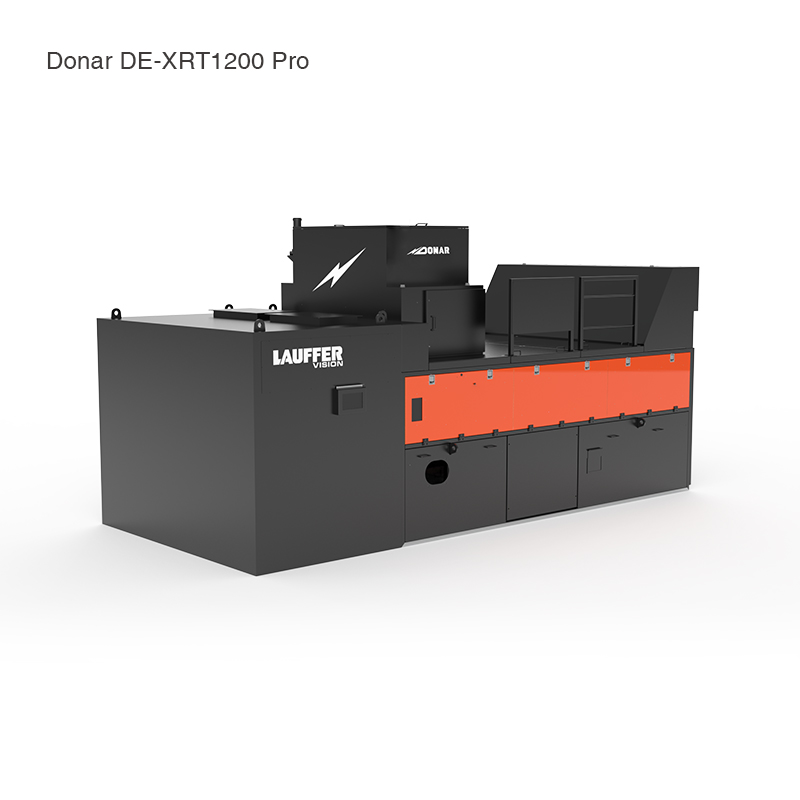

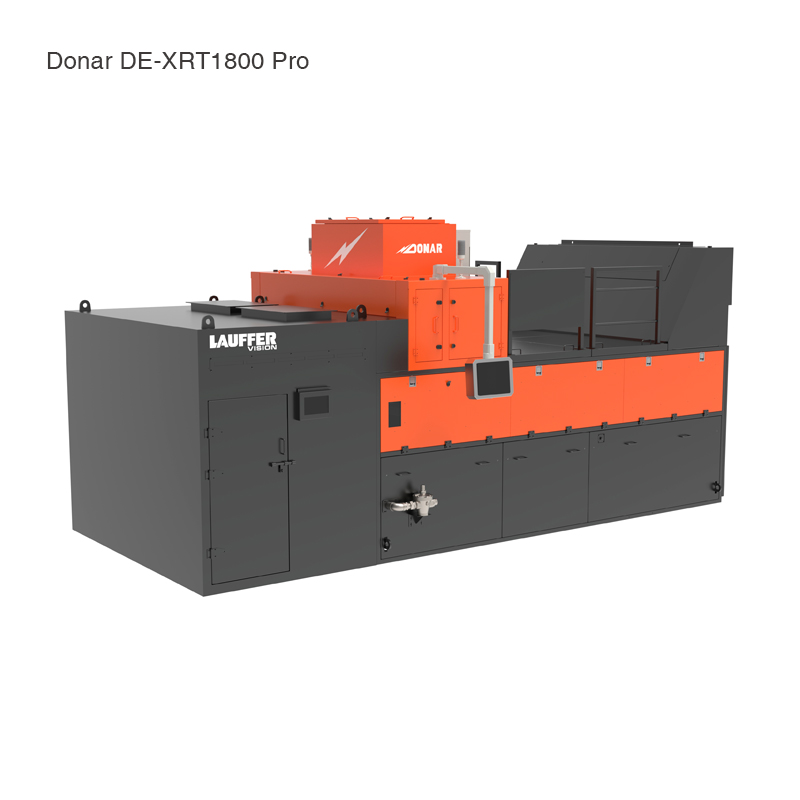

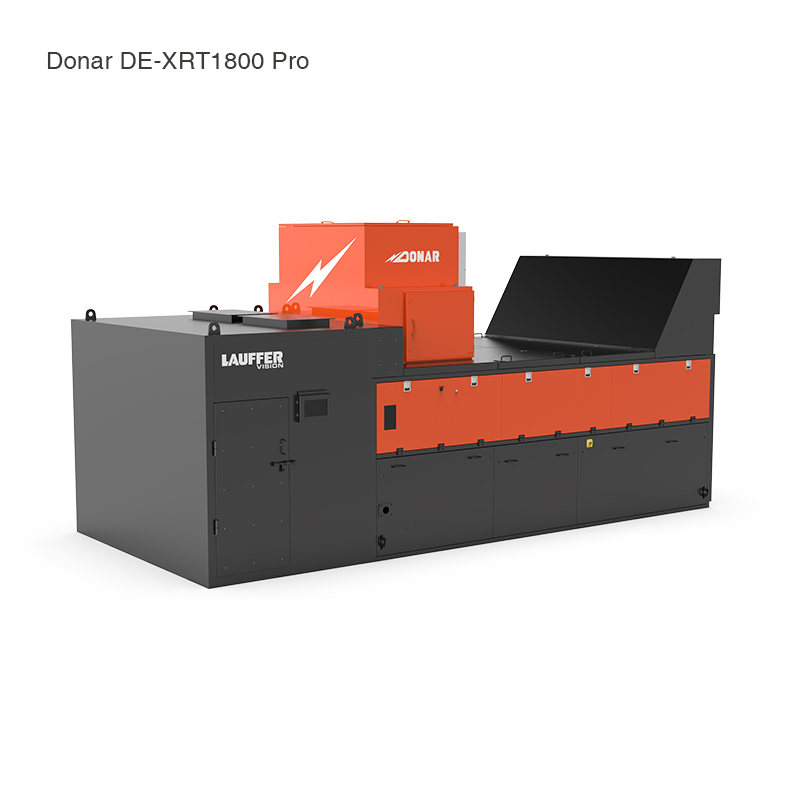

Donar DE‑XRT Pro‑Serie – Röntgentransmissions‑Sortiersystem

Die herkömmliche Dual‑Energy‑XRT‑Technologie trennt Leicht‑ und Schwermetalle zuverlässig anhand von chemischer Zusammensetzung und Dichte – basierend auf Unterschieden im Dual‑Energy‑Verhältnis (DER). Ihre Grenzen zeigt sie jedoch bei Materialien mit ähnlicher Dichte.

Lauffers Donar DE‑XRT Pro‑Sortiersystem integriert hochauflösende RGB‑Kameras in die Dual‑Energy‑XRT und überwindet diese Einschränkung. Die zusätzliche RGB‑Technologie ermöglicht eine präzise Erkennung anhand von Oberflächenfarbunterschieden, während die Kernvorteile der DE‑XRT erhalten bleiben. Diese leistungsstarke Kombination löst anspruchsvolle Sortieraufgaben, die mit herkömmlicher Dual‑Energy‑XRT nicht zu bewältigen sind – und liefert intelligentere, genauere und hocheffiziente Sortierergebnisse.

Sortierprinzip des herkömmlichen Dual‑Energy‑XRT‑Sortiersystems

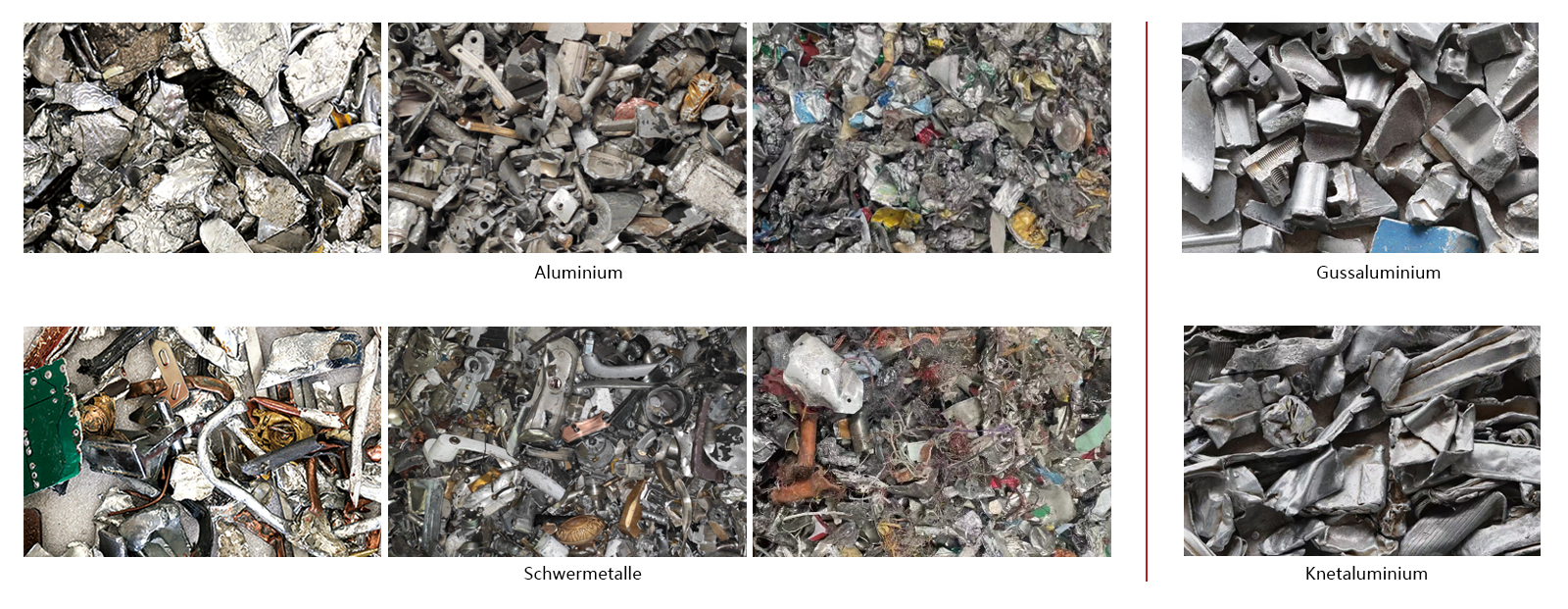

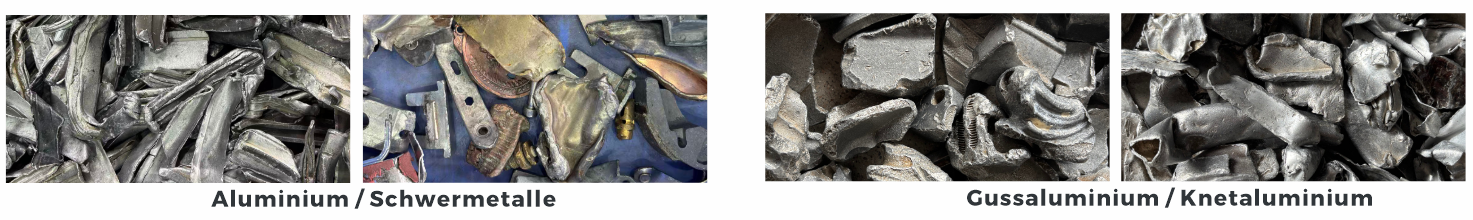

Reinigung von Aluminium aus Zorba (Entfernung von Schwermetallverunreinigungen)

Die Trennung von Aluminium von Schwermetallverunreinigungen in Zorba beruht im Wesentlichen auf den signifikanten Unterschieden in der effektiven Ordnungszahl und der Materialdichte.

Wenn Dual‑Energy‑Röntgenstrahlen den Materialstrom durchdringen, misst das System die Abschwächungsunterschiede zwischen hochenergetischen und niederenergetischen Röntgenstrahlen. Aluminium ist ein Leichtmetall mit niedriger Ordnungszahl und geringer Dichte, das Röntgenstrahlen nur schwach abschwächt. Schwermetallverunreinigungen wie Kupfer, Messing, Zink, Blei und Edelstahl haben dagegen deutlich höhere Ordnungszahlen und Dichten, was zu einer starken Röntgenabsorption führt. Durch die Berechnung des Dual‑Energy‑Verhältnisses (DER) bestimmt das System präzise die effektive Ordnungszahl jedes Partikels und eliminiert so den Einfluss der Materialdicke. Das intelligente Steuersystem identifiziert daraufhin Schwermetallverunreinigungen und löst deren pneumatischen Auswurf aus – zurück bleibt gereinigtes Aluminium.

Trennung von Guss‑ und Knetaluminium

Die Trennung von Guss‑ und Knetaluminium basiert hauptsächlich auf Unterschieden in der Legierungszusammensetzung und der inneren Mikrostruktur, die zu Abweichungen in der Gesamtdichte und den Röntgenabsorptionsmerkmalen führen.

Gussaluminiumlegierungen enthalten in der Regel höhere Anteile an Legierungselementen, insbesondere Silizium (Si), und können zudem Porositäten oder innere Hohlräume aus dem Gussprozess aufweisen. Diese strukturellen und zusammensetzungsbedingten Unterschiede verändern die effektive Dichte und das Abschwächungsverhalten im Vergleich zu Knetaluminium, das dichter und gleichmäßiger ist. Die DE‑XRT‑Technologie erfasst diese feinen Unterschiede in der Röntgentransmissionsabschwächung zwischen den beiden Aluminiumarten. Anhand der charakteristischen Abschwächungssignaturen klassifiziert und trennt das System Guss‑ von Knetaluminium präzise – für einen höheren Wert des Recyclingstroms.

Sortierprinzip des Donar DE‑XRT Pro‑Sortiersystems

Dieses Fusions‑Sortiersystem basiert auf einem multimodalen Wahrnehmungs‑ und Datenfusionmechanismus.

Physikalische Detektionsebene

Die Dual‑Energy‑Röntgentransmission (DE‑XRT) extrahiert die effektive Ordnungszahl und die relative Dichte aus den Abschwächungsdifferenzen zwischen hochenergetischen und niederenergetischen Röntgenstrahlen – für eine durchsichtige Identifikation der inneren Materialzusammensetzung. Parallel erfasst das RGB‑Kamerasystem visuelle Oberflächeninformationen wie spektrale Reflexion, Farbe und Textur.

Datenverarbeitungsebene

KI‑Algorithmen führen eine millisekundenschnelle räumliche Registrierung und Merkmalsfusion von Röntgengraustufen‑ und RGB‑Hochauflösungsbildern durch. Daraus entsteht eine mehrdimensionale Merkmalsmatrix aus „innerer Zusammensetzung + äußerem Erscheinungsbild“, die die Ausführungsmechanismen für die präzise Sortierung ansteuert.

Technische Merkmale

● Außergewöhnliche Hybridlösung aus DE‑XRT und hochauflösender RGB‑Bildgebung

Das Fusions‑Sortiersystem ermöglicht Dichte‑ und Farbanalyse – für komplexe Sortieraufgaben, die über herkömmliche DE‑XRT hinausgehen.

● Eigene KI‑Deep‑Learning‑Algorithmen

Innovative Simulation des manuellen Sortiervorgangs – durch Einlernen und Training des intelligenten Sortiersystems mit allen Standards und Merkmalen der Erkennung und Sortierung.

● Zuverlässiges Hochleistungs‑Druckluft‑Auswurfsystem

Leistungsstarke, hauseigene Hochgeschwindigkeits‑Druckluftauswerfer gewährleisten präzises Ausschleusen und zuverlässige Leistung bei hohem Durchsatz.

● Flexibles modulares Design

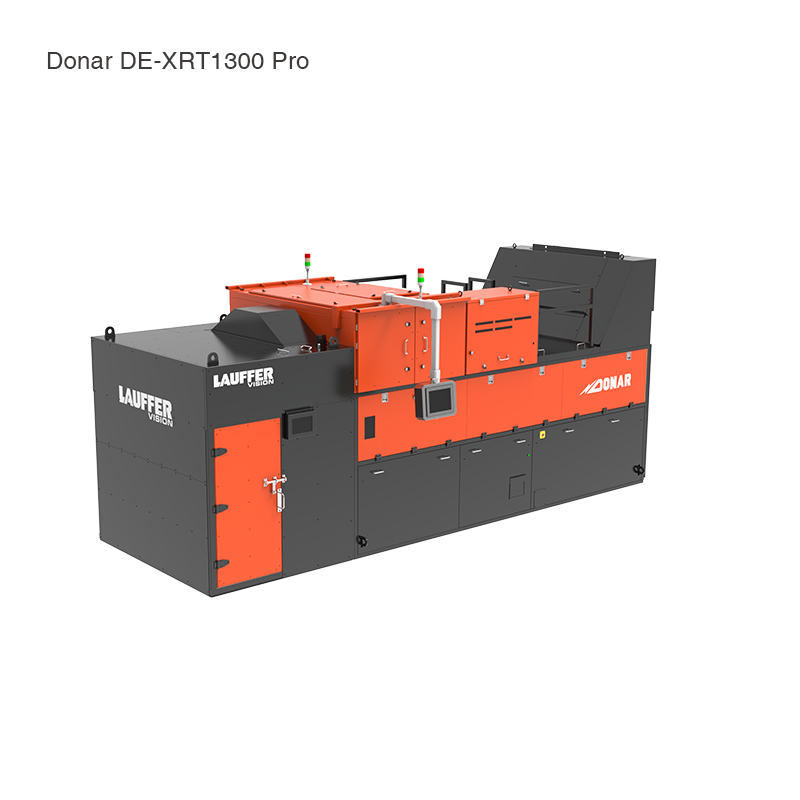

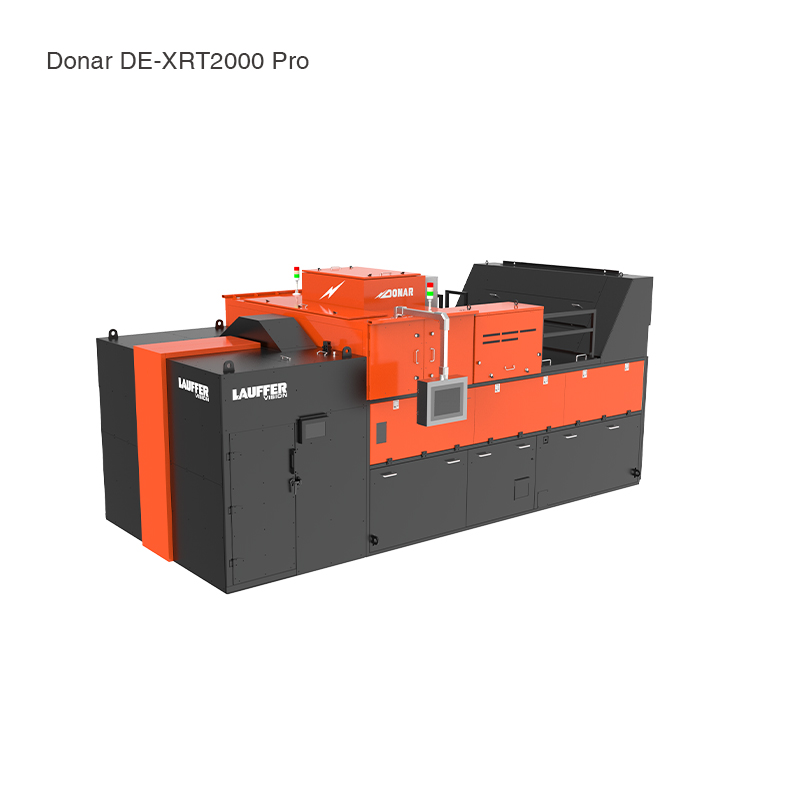

Modulare Bauweise mit Bandbreiten von 1300–2000 mm (1300/2000) bietet maximale Flexibilität – ideal für Aluminium‑Umschmelzer, Autoverwerter, Recycler von Luftfahrtaluminium, Verpackungsmaterialien und IBA‑Recycler.

Typische Anwendungsszenarien

✦ Rückgewinnung von Aluminiumschrott

✩ Recycling von Fenster‑/Türprofilen

✩ Getränkedosen‑Recycling

✩ Aluminiumrecycling aus Elektroschrott

✦ Trennung von Guss‑ und Knetaluminium

✩ Sortierung von Autoverschrotungsrückständen

✩ Industrie‑Maschinenschrott

✩ Recycling von Luftfahrtaluminium

✩ Gehäuse von Unterhaltungselektronik

✦ Rückgewinnung von Edelstahl

✩ IBA‑Recycling (Recycling von Müllverbrennungs‑Aschen)

✩ ASR‑Recycling (Recycling von Autoverschrotungsrückständen)

Technische Daten
